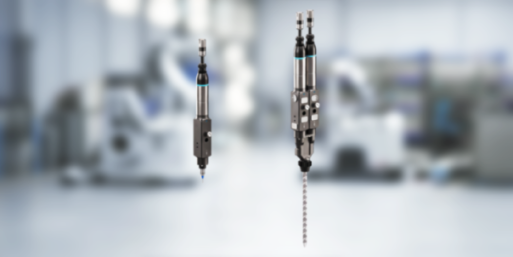

Dürr erweitert seine Dosiertechnik um den EcoMeter XS. Das neue System ist für die automatische Applikation minimaler Mengen von 1K- und 2K-Kleb- und Dichtstoffen ausgelegt und adressiert vor allem Anwendungen in der Fertigung von Batterie- und Elektronikkomponenten sowie von Elektromotoren.
Zu den Einsatzfeldern zählen die Assemblierung von Fahrzeugbatterien, die Fertigung von Leistungselektronik, das Einkleben von Magneten in Elektromotoren, die Applikation von Fetten und Dichtungen sowie kleinvolumige Verguss-Prozesse. Für solche Aufgaben kamen bislang Systeme der EcoShot-Meter-Baureihe zum Einsatz. Bei sehr kleinen Applikationsmengen stießen diese jedoch an ihre Grenzen. Ein Beispiel ist die Punktapplikation bei Rundzellen zur Herstellung einer thermischen Brücke zwischen Zelle und Kühleinheit. „Ein Zehntel Kubikzentimeter, aufgetragen an der Stirnfläche der Zelle, genügt für einen thermischen Kontakt“, sagt Sebastian Jochum, Produktmanager für Dosiertechnik bei Dürr.
Kontinuierliche Dosierung im Kleinstmengenbereich
Der EcoMeter XS dosiert und appliziert das Material kontinuierlich, ohne den Materialfluss zu unterbrechen. Nachfüllzeiten, wie sie bei Kolbendosierern auftreten, entfallen. Dürr hat bereits Systeme für die Endlosdosierung größerer Mengen im Portfolio, etwa für das Verkleben von Fahrzeugscheiben. Mit dem EcoMeter XS wird dieser Ansatz nun auf sehr kleine Volumenströme übertragen. Das System deckt Volumenströme von 0,00005 cm3/s bis 1 cm3/s ab. Die Dosierung lässt sich stufenlos steuern, die Materialversorgung erfolgt über Kartuschen oder Hobbocks.
Kompakte Bauweise für flexible Integration
Die Dosiereinheit wiegt je nach Ausführung zwischen 0,8 und 1,6 kg. Dadurch lässt sie sich nicht nur auf klassische Robotersysteme montieren, sondern auch auf Achsportale und Roboter mit geringer Traglast. Das erweitert die Einsatzmöglichkeiten in kompakten Fertigungszellen, etwa in der Batterie- und Elektronikfertigung, bei Servomotoren oder bei Dichtungsanwendungen.
Für unterschiedliche Prozessanforderungen ist der EcoMeter XS nach dem Baukastenprinzip aufgebaut. So stehen verschiedene Bauformen und Varianten zur Verfügung, um das System an wechselnde Applikationsmengen, Viskositäten und Bauteilgeometrien anzupassen. Mit dem neuen Kleinstmengendosierer ergänzt Dürr sein Dosierportfolio nach unten. Zusammen mit den Kolbendosierern EcoShot Meter und EcoMeter SP deckt Dürr damit den automatisierten Auftrag von 1K- und 2K-Kleb- und Dichtstoffen von Kleinstmengen bis zur Endlosdosierung bei großvolumigen Applikationen ab.
